Kas tai per daiktas ir kodėl jo reikia?

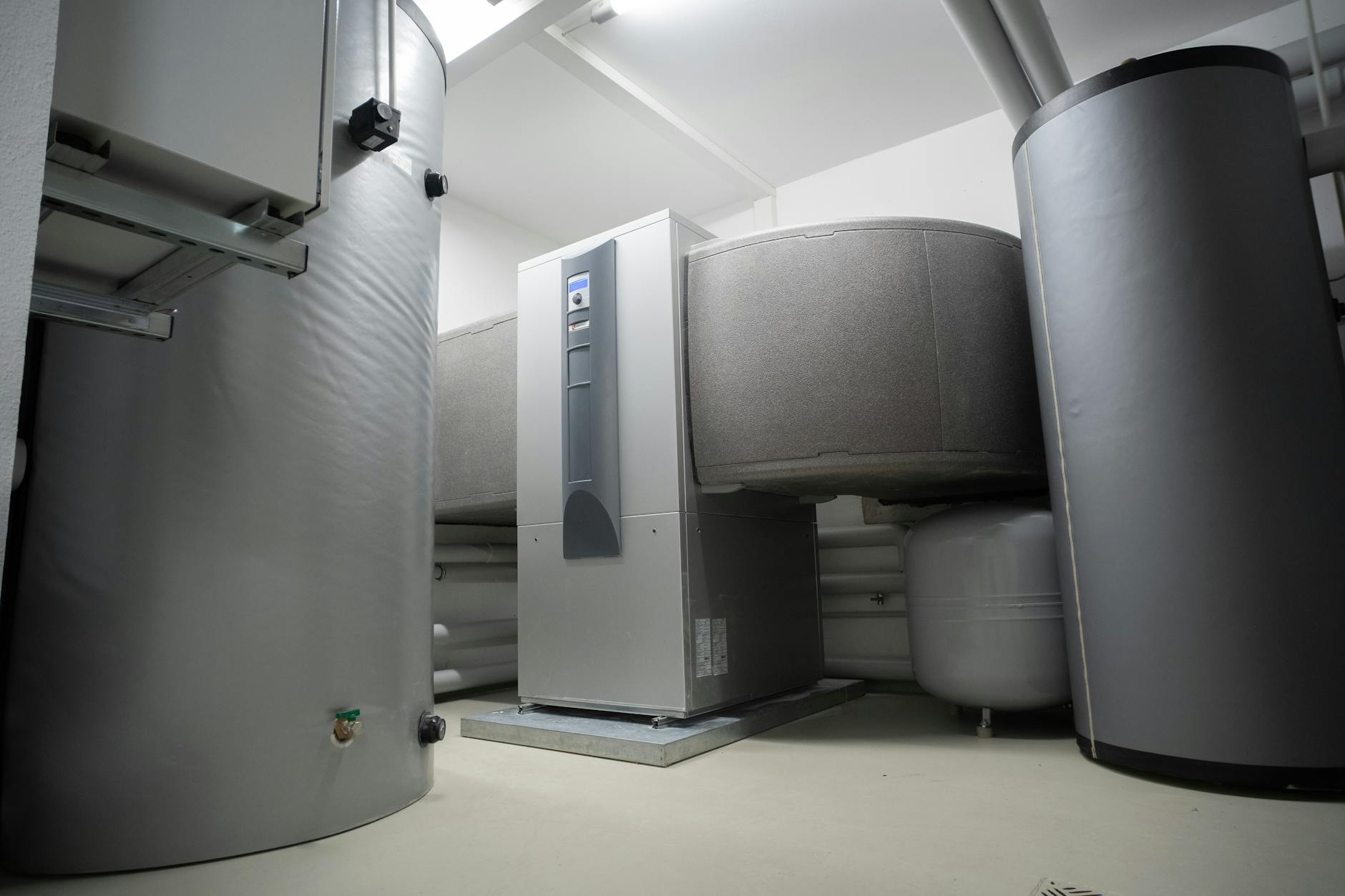

Jei kada nors atidarėte kotedžo ar namo techninę patalpą ir pamatėte tokį keistą apvalų arba cilindrinį indą, pritvirtintą prie vamzdžių – tai greičiausiai ir buvo plėtimosi indas. Daugelis žmonių į jį nekreipia dėmesio, kol kažkas nenutinka. O nutinka dažniausiai tada, kai sistema pradeda „spjauti” vandeniu, avariniai vožtuvai atsidaro be jokios aiškios priežasties arba slėgis manometre šokinėja kaip pamišęs.
Plėtimosi indas – tai ne koks papuošalas ar inžinierių užgaida. Tai būtinas šildymo sistemos elementas, kuris užtikrina, kad sistema veiktų stabiliai, nekeltų grėsmės ir tarnauja ilgai. Principas paprastas: vanduo, kai jį kaitini, plečiasi. Šaltame vandenyje ši savybė mažiau pastebima, bet kai kalbame apie šildymo sistemą, kurioje temperatūra gali siekti 70–90 laipsnių, tūrio pokytis tampa labai reikšmingas. Tas papildomas tūris turi kažkur dėtis – ir čia į pagalbą ateina plėtimosi indas.
Kalbant konkrečiai: vanduo, pašildytas nuo 10°C iki 80°C, padidėja maždaug 2,9% tūrio. Atrodytų nedaug, bet jei sistemoje yra 200 litrų vandens, tai papildomi beveik 6 litrai. Jei šie litrai neturės kur dėtis, slėgis sistemoje išaugs iki kritinių verčių – ir tada arba atsidaro avariniai vožtuvai, arba, blogiausiu atveju, kažkas tiesiog sprogsta.
Kaip veikia plėtimosi indas iš vidaus
Šiuolaikinis uždaro tipo plėtimosi indas – tai metalinis indas, padalintas į dvi dalis guminės membranos. Viena pusė prijungta prie šildymo sistemos, kita – užpildyta azotu arba oru (gamyklinė įkrova paprastai būna apie 1,5 bar). Kai vanduo sistemoje įkaista ir pradeda plėstis, jis patenka į indą ir suspaudžia dujų pusę. Kai sistema atšąla – vanduo grįžta atgal.
Membrana čia atlieka pagrindinį darbą. Ji turi būti pakankamai elastinga, kad atlaikytų nuolatinius slėgio svyravimus, ir pakankamai atspari, kad nesuyrtų nuo kontakto su karštu vandeniu. Deja, būtent membrana ir yra silpniausia grandis – po kelių metų intensyvios eksploatacijos ji gali pradėti trūkinėti arba prarasti elastingumą. Tai ir yra dažniausia plėtimosi indo gedimų priežastis.
Svarbu suprasti, kad plėtimosi indas nėra buferinė talpa ar kaupimo bakas. Jis nelaiko vandens nuolat – tik priima perteklių ir grąžina jį atgal. Šis skirtumas svarbus, kai žmonės bando naudoti plėtimosi indą kaip papildomą vandens rezervuarą – tai tiesiog neveikia ir gali sukelti problemų.
Atviro ir uždaro tipo indai – kuo jie skiriasi
Senesnėse šildymo sistemose, ypač tose, kurios montuotos dar sovietmečiu ar devintajame dešimtmetyje, dažnai rasite atvirą plėtimosi indą. Tai paprasčiausias metalinis bakelis, montuojamas aukščiausiame sistemos taške – dažniausiai palėpėje. Vanduo laisvai patenka į jį ir grįžta atgal. Paprastas, patikimas, bet turi rimtų trūkumų: vanduo garuoja, sistema nuolat reikalauja papildymo, o deguonis iš oro skatina koroziją vamzdžiuose ir radiatoruose.
Uždaro tipo membraninis indas – šiuolaikinis sprendimas. Jis hermetiškas, gali būti montuojamas bet kurioje sistemos vietoje (nors rekomenduojama – prie grįžtamojo vamzdžio prieš cirkuliacinį siurblį), nesusisiekia su atmosfera, todėl korozija vyksta žymiai lėčiau. Šiandien beveik visos naujos sistemos montuojamos su uždaro tipo indais.
Yra dar vienas aspektas, kurio dažnai nepastebi – slėgio skirtumas. Atvirose sistemose slėgis statinis, nulemtas vandens stulpo aukščio. Uždarose – dinaminis, reguliuojamas. Tai reiškia, kad uždara sistema gali veikti efektyviau, aukštesnėje temperatūroje ir su kompaktiškesniais įrenginiais. Bet tai taip pat reiškia, kad plėtimosi indo parinkimas ir nustatymas reikalauja daugiau dėmesio.
Kaip teisingai parinkti indo tūrį
Čia prasideda tikroji inžinerija, ir čia dažniausiai daromos klaidos. Daugelis žmonių perka pirmą pasitaikiusį 8 arba 12 litrų indą ir mano, kad viskas bus gerai. Kartais pasiseka, bet dažniau – ne.
Tinkamas plėtimosi indo tūris priklauso nuo kelių parametrų:
- Bendras sistemos vandens tūris – kuo daugiau vandens sistemoje, tuo didesnis indas reikalingas. Apytiksliai: 100 litrų vandens reikalauja maždaug 10–12 litrų plėtimosi indo.
- Maksimali darbo temperatūra – jei sistema veikia iki 90°C, plėtimasis didesnis nei sistemoje, kur maksimumas 70°C.
- Sistemos slėgis – aukštesnis darbinis slėgis reikalauja didesnio indo arba kitokio pradinio dujų įkrovos slėgio.
- Aukštis – kuo aukštesnis pastatas, tuo didesnis statinis slėgis apatiniuose aukštuose, ir tai turi įtakos skaičiavimams.
Formulė nėra labai sudėtinga, bet reikalauja tikslių duomenų. Praktiškai daugelis montuotojų naudoja paprastą taisyklę: plėtimosi indo tūris turi sudaryti ne mažiau kaip 10% bendro sistemos vandens tūrio. Bet tai tik grubios orientacijos taisyklė – tiksliam skaičiavimui geriau naudoti specialias skaičiuokles arba pasitarti su specialistu.
Vienas dažnas klaidos šaltinis – žmonės pamiršta įskaičiuoti vandens tūrį šildymo katile ir kaupimo bake (jei toks yra). Katile gali būti 5–15 litrų vandens, kaupimo bake – šimtai. Visa tai turi būti įskaičiuota.
Slėgio nustatymas ir priežiūra – ką reikia žinoti
Plėtimosi indas nėra „uždėjai ir pamiršai” tipo įrenginys. Jis reikalauja periodinio patikrinimo – bent kartą per metus, idealiai – prieš šildymo sezoną.
Pirmiausia – pradinis dujų slėgis. Gamykloje indas paprastai įkraunamas 1,5 bar slėgiu, bet tai ne visada tinkama vertė jūsų sistemai. Teisingas pradinis slėgis turi atitikti statinį sistemos slėgį – tai yra, slėgį, kurį sukuria vandens stulpas iki aukščiausio sistemos taško. Paprastas skaičiavimas: kiekvienam metrui aukščio – 0,1 bar. Jei aukščiausias radiatorius yra 5 metrų aukštyje – statinis slėgis 0,5 bar, ir pradinis indo slėgis turėtų būti šiek tiek didesnis, apie 0,5–0,7 bar.
Kaip patikrinti dujų slėgį? Reikia atjungti indą nuo sistemos (arba bent jau nuleisti sistemos slėgį iki nulio), tada prie oro ventilio (jis atrodo kaip dviračio padangos ventilas) prijungti manometrą. Jei slėgis per mažas – papildyti azotu arba oru per tą patį ventilį. Jei per didelis – šiek tiek nuleisti.
Dažna problema – membrana praranda sandarumą ir dujos patenka į vandens pusę. Tai galima pastebyti iš to, kad iš oro ventilio bėga vanduo (o ne oras). Tokiu atveju membrana pažeista ir indą reikia keisti. Kai kurių gamintojų modeliuose membrana keičiama atskirai, bet daugeliu atvejų pigiau ir paprasčiau pakeisti visą indą.
Tipinės problemos ir kaip jas atpažinti
Šildymo sezonas prasidėjo, sistema veikia, bet kažkas ne taip. Kaip suprasti, kad problema būtent plėtimosi inde?
Slėgis sistemoje nuolat krenta. Jei manometras rodo, kad slėgis reguliariai mažėja ir reikia papildyti sistemą vandeniu – tai gali reikšti, kad plėtimosi indas per mažas arba membrana pažeista. Sistema „išspjauna” vandenį per avarinį vožtuvą, kai įkaista, o kai atšąla – slėgis krenta žemiau normos.
Avariniai vožtuvai atsidaro be aiškios priežasties. Jei avariniai vožtuvai (paprastai nustatyti 3 bar) periodiškai atsidaro ir iš jų teka vanduo – slėgis sistemoje per didelis. Priežastis gali būti per mažas plėtimosi indas, per aukštas pradinis dujų slėgis arba sugadinta membrana.
Triukšmas sistemoje. Gurgėjimas, baksėjimas, vandens plakimas vamzdžiuose – tai dažnai oro burbulai. Jie gali atsirasti, jei plėtimosi indas netinkamai veikia ir sistemoje svyruoja slėgis, kuris „ištraukia” ištirpusias dujas iš vandens.
Radiatoriai šyla netolygiai. Tai taip pat gali būti susijusi su slėgio problemomis, nors čia priežasčių gali būti ir daugiau.
Svarbu nepainioti plėtimosi indo problemų su kitomis sistemos problemomis. Prieš kaltinant indą, verta patikrinti ir cirkuliacinį siurblį, ir oro separatorius, ir pačius vožtuvus.
Montavimas – ką galima daryti pačiam, o ką geriau patikėti specialistui
Plėtimosi indo keitimas ar montavimas nėra pati sudėtingiausia operacija, bet reikalauja elementarių santechnikos žinių ir tinkamų įrankių. Jei esate patyręs mėgėjas, galite tai padaryti patys – bet tik jei žinote, ką darote.
Pirmiausia – saugumas. Prieš bet kokius darbus sistema turi būti atšalusi ir slėgis nuleistas iki nulio. Karštas vanduo aukštu slėgiu – rimta trauma. Tai ne bauginama, tai faktas.
Montavimo vieta svarbi. Klasikinis rekomenduojamas taškas – grįžtamasis vamzdis prieš cirkuliacinį siurblį. Čia vanduo šalčiausias, slėgio svyravimai mažiausi, ir membrana tarnaus ilgiau. Kai kurie montuotojai stato indą bet kur, kur patogiau – tai klaida, kuri ilgainiui atsirūgsta.
Indas turi būti montuojamas su uždarymo vožtuvu – tai leidžia jį keisti nenusileidžiant visos sistemos. Taip pat rekomenduojama montuoti manometrą šalia indo – kad galėtumėte greitai patikrinti slėgį.
Jei sistema sudėtinga – daugiaaukštis namas, šilumnešio sistema su keliais kontūrais, kombinuota su kaupimo bakeliais – tikrai geriau kviesti specialistą. Neteisingai parinktas ar nustatytas plėtimosi indas tokiose sistemose gali sukelti problemų, kurių diagnostika ir šalinimas kainuos žymiai daugiau nei specialisto konsultacija iš karto.
Kai plėtimosi indas tampa ne tik technika, bet ir ekonomija
Galiausiai verta pažiūrėti į plėtimosi indą ne tik kaip į techninį elementą, bet ir kaip į investiciją. Tinkamas indas, teisingai parinktas ir prižiūrimas, gali tarnauti 10–15 metų. Blogas arba netinkamai prižiūrimas – sugenda per 3–5 metus, o kartu su juo gali nukentėti ir kiti sistemos elementai.
Avariniai vožtuvai, kurie nuolat atsidaro dėl per mažo plėtimosi indo, greitai susidėvi ir pradeda tekėti nuolat – net ir normaliomis sąlygomis. Tai reiškia nuolatinius vandens nuostolius, drėgmę techninėje patalpoje ir galiausiai – vožtuvo keitimas. Cirkuliacinis siurblys, dirbantis nestabilaus slėgio sąlygomis, taip pat greičiau susidėvi.
Kokybiški membranų plėtimosi indai šiandien kainuoja nuo 20 iki 100 eurų, priklausomai nuo tūrio ir gamintojo. Tai tikrai nedidelė suma, palyginti su galimomis pasekmėmis. Patikimi gamintojai – „Reflex”, „Flamco”, „Zilmet”, „Varem” – turi ilgą istoriją ir gerus atsiliepimus. Pigūs neaiškios kilmės indai gali būti pagunda, bet membranų kokybė juose dažnai abejotina.
Praktinė rekomendacija: jei jūsų sistema veikia jau daugiau nei 8–10 metų ir plėtimosi indas niekada nebuvo tikrintas ar keistas – tai pirmas dalykas, kurį verta padaryti prieš kitą šildymo sezoną. Patikrinkite dujų slėgį, įvertinkite membranos būklę, ir jei kyla abejonių – tiesiog pakeiskite. Tai pigiausia šildymo sistemos profilaktika, kurią galite padaryti.
